離心式通風機

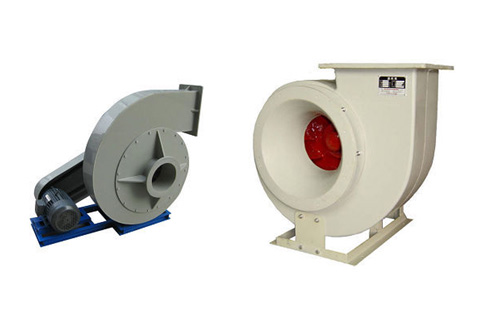

4-72型玻璃鋼離心通風機
一、性能與選用表 4-72型離心通風機，具有重量輕、耗電低、噪聲小、耐腐蝕、壽命長等優點，并可配套供應減振臺座或鋼座架，該風機制作精良，備有不同類型規格供用戶選用.
二、4-72型玻璃鋼風機減振器臺座 1、減振器及減振臺座鋼架可配套供應，用戶可根據所需風機型號、風機轉速、旋轉方向、出風口位置、生產廠家、電機型號、減振器型號等選用訂貨。2、圖集根據本廠4-72型玻璃鋼離心通風機產品樣本、沈陽風機廠4-74型離心通風機產品樣本編制，也適用于北京風機廠、北京風機二廠等廠家生產的同類型風機。3、本圖集配用了兩種減振器：TJ1型彈簧減振器和JG型橡膠剪切減振器。前者使用的環境溫度為-35度--+35度，外部套有橡膠防護罩，可用于室外。4、本圖集中C式風機所用的三角皮帶號與風機樣本不同（皮帶型號及根數不變），設備訂貨時應根據本圖集規定帶號（指節周長）配置。5、減振體系總重中包括風機保溫層的重量，保溫層最大重量等于相應減振體系總得上限與下限的差。 6、減振臺座安裝程序：（1）減振臺座可置于淺埋單獨基礎、水泥地面、樓面或屋面上。（2）安裝減振動臺座處的地面、樓面或?qū)用鎽?yīng)在安裝前找平。（3）鋼支架不得與減振器焊接。 （4）減振臺座安裝程序： 先在預備安裝減振器的位置旁邊放置木墊塊（或千斤頂），數量不少于4個，高度需比減振器原始高度捎高。 將鋼支架放置在木墊塊上。 在鋼支架安裝風機、電機、風機機殼需要保溫時，保溫層應在風機安裝時同時施工完畢。把減振器放置在予定位置上，拿去木墊塊，校驗各減振器壓縮后高度是否相等，如不相等，需移動減振器或風機、電機、使各減振器高度相等，同時應使鋼支架保持水平。擰緊風機、電機及減振器與鋼支架連接的螺栓，減振器底部的橡膠直接置于地面、樓面或屋面上，不作任何錨固連接。安裝風管與風機進出風口間的軟管接頭，軟管不得拉緊。風機運行試驗，檢查風機運行的平穩性及減振器有無故障。7、減振臺座安裝的允許偏差（1）安裝減振器處支承結構上任意兩點的相對高慶功：2毫米。（2）各減振器之間在承受荷載1小時后相對高度偏差。
軸流式通風機
一、T35-11型玻璃鋼軸流風機
（一） 風機簡介
FT35-11型軸流風機，是替代30K4、T30、T40等一些老產品的理想風機，效率提高到89.5%，噪聲比（A）級降低3.6dB。該風機是國家機械委推廣使用的一種高效低壓通風機，該風機耗電量低，噪音小，并具有優良的耐腐蝕等特點�？捎米鞴I(yè)廠房、機械制造、化工、印染、電鍍、醫藥等行業，影劇院、賓館、辦公大樓、各各住宅等建筑，若將風殼去掉；亦可用作自由風扇，也可在較長的排氣管道內，間隔串聯安裝，以提高管道中的全壓。 風機的型式：T35型軸流風機，依葉輪直徑大小分為No2.8、3.15、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2共十三種機號，第一種機號的葉片數都為4片，葉片又可裝成15°、20°、25°、30°、35°、等五種角度。因此，每一機號由于葉片安裝角度的大小，主軸轉速快慢不同，風機的風壓，風量及所消耗的功率也不同。
二、GD30K2-12型軸流通風機
GD30K2-12型軸流通風機，是在FBZ-11型的基礎上參考設計的。
其最大特點是：
（1）電動機裝在風筒上部，三角皮帶傳動，可適當調節中心距，傳動組固定在風筒中央密封筒內與介質隔離，因此可輸送潮濕的氣體以及有害于電機的氣體。
（2）可以用改變轉數的方法，達到改變流量，風壓的目的。 如果需要輸送含有腐蝕性、易燃性的氣體，可訂貨時提出要求。
屋頂式通風機
一、BWS-85-6型離心式屋頂風機
WS-85-6型系列玻璃鋼屋頂風機是國內外先進的屋頂排風設備。主要適用于賓館、飯店影劇院、辦公樓、實驗室、廠房、住宅等建筑物的通風換氣。本系列風機具有造型美觀、結楓緊湊、強度高、重量輕，耐腐蝕、抗老化、耗電省、噪聲低、運轉可靠、安裝維修方便等特點，采用出入口文丘里管測試，與同類產品比較，效率提高30%。根據用戶需要我公司還可生產防爆屋頂風機，其性能與同號相同。
二、BWS-87-3型玻璃鋼低噪聲屋頂風機
BDW-87-3型玻璃鋼低噪聲屋頂風機廣泛用于各類工業和民用建筑物的全面排風和局部排風， 尤其賓館、學校、醫院、會議廳 、影劇院等需要安靜的場所更為適用。它具有噪聲低、重量輕、效率高，耐腐蝕、 結構緊湊、外型美觀、運行可靠等優點。
三、BDW-87-4型玻璃鋼離心式屋頂風機
BDW-87-4型玻璃離心式屋機風機， 采用無級調速電機， 選用優千周玻璃鋼材料精工制作成型， 風機性能、噪聲經檢測均達到設計要求，具有效率高、耗電少、重量輕、耐腐蝕、運行可靠安裝簡單等特點。噪聲可限制在65（A）分貝以內，如噪聲值尚不能滿足要求，可在基礎和風機之間加消聲箱， 本廠可為用戶代為設計、并加工制作。
四、BDW-87-6型防爆離心式屋頂風機
本風機用于一般有防爆要求的各類工農業建筑、軍工建筑、廠房車間、實驗室、倉庫等處的通風換氣。其使用條件為：周圍空氣溫度：≤90℃；相對濕度≤85%；含塵量和其它固體雜質含量≤150mg/m3；環境噪聲；≤60（dB）。
五、BDW-87-7型軸流式屋頂風機
本風機主要作為石油、化工、冶金、機械、國防、倉庫、 影劇院等大型建筑以及飯店的室內通風排氣之用。輸送的氣體不含有粘性物質，所含的塵土顆粒不大于150mg/m3，其溫度不得超過60℃。屋頂軸流通風機有No4-10共七種機號。傳動型式均為A式（電聯）傳動。風機由葉輪、風筒、頂帽、電動機、防雨蓋等部分組成。 本風機性能穩定，運轉平衡，噪聲低、運行安全可靠。葉輪經過靜平衡校正，振動小，風機結構合理，便于維護。本風機是安裝在屋頂部進行工作的， 不需安裝通風管道。 性能表中所列性能是指風機全開時的標準狀況下的性能（標準狀況下的性能溫度20℃，相對濕度50℃，大氣壓力760mmHg，空氣重度1.2kgf/m3。）
六、BDW-87-8型玻璃鋼屋頂風機
BDW-87-8型玻璃鋼屋頂風機具有噪聲低，振動小。 外殼采用熱噴涂最新防腐工藝處理，抗潮濕大氣的腐蝕性強，能保證風機在房外條件下穩定運轉。適用于電力、石油、化工、冶金、倉庫等現代化建筑設計的強制通風。風機垂直安裝在屋頂上，有蘑菇形風帽房雨雪。還配有能自動開啟的活頁風門，風機停止運轉時風門關閉，以減少科季室內熱量的散失，活頁風門為風機附件，由用戶在定貨時選用。蘑菇形風帽及機殼由玻璃鋼制成。風帽和機殼可拆卸分開，便于安裝，維修。葉輪直聯在電機上，采用玻璃鋼機翼形葉片上，使風機有良好的氣動性能。 風機運行時工作介質為工業大氣，配用普通電機時介質溫度≤40℃（配用防爆電機時，介質≤溫度55℃）。當介質溫度為25℃時，相對濕度不超過95%，介質的含塵量（含固體雜質）應不超過100毫克/立方米。如風機運行條件超過上述規定，需在定貨時提出，作特殊設計。工廠提供的風機性能，均指在標準狀況（溫度為20℃、相對濕度50%，大氣壓力101325Pa（760毫米汞柱）氣體比生1.2公斤/立方米）時的空氣性能。如果通風機在非標準狀況下工作時，其性能則要通過相應的公式換算。
七、BDW-87-9型玻璃鋼屋頂風機
BDW-87-9型為普通玻璃鋼屋頂風機，在沒有嚴重腐蝕性介質的情況下運行， 不防爆，可在一般通風換氣中使用，亦可加工成隔爆型玻璃屋頂風機，在玻璃鋼原料中加入防靜電炭素材料，并采用隔爆型電機可在有防爆要求的工房內使用。本產品具有下列特點：外型為方形，與建筑物協調，造型美觀；采用了機械效率高、省電、噪聲低、振動小的電機，并調協了風機的防風、防雨功能。適用于在工業、民用建筑中作為通風換氣，排除余熱等以改善室內環境條件之用。本型風機機號共為4號至10號六種規格（隔爆型為4號至7號四種規格），適用于≤40℃的情況下運行。
八、FDW3、FDW4、FWT4系列離心式屋頂風機
局部換氣用普通離心式屋項通風機FWT4-85-11系列： （1）工場、產業用： 工廠廠房、 倉庫、 畜牧場等（2）建筑物和公共住宅：高層建筑物和一般建筑物的局部換氣。（3）各種公共場所：學校、醫院、實驗室、體育館、電影院、旅館等通風換氣。（4）使用時的周圍空氣條件：含塵量和其它固體雜質含量溫度 ≤150mg/M3 ≤80℃
低噪聲離心式屋頂通風機FDW3-88-11系列：（1）各種公共設施的局部換氣：紀念館、博物館、賓館、飯店、學校、體育館、醫院、辦公樓等。（2）建筑物和公共住宅：高層及一般建筑物的局部換氣。（3）使用時的周圍空氣條件：含塵量和其它固體雜質含量溫度 ≤150mg/M3 ≤60℃
結構、設計特點：FDW3-88-11、FDW4-75-11系列低噪聲屋頂通風機將給您帶來清新、 舒適的居住環境，其噪聲低運轉可靠，采用無級調速外旋電機（通過調壓器調整電壓的高低改變電機轉速）。性能調節范圍大，結構緊湊，外殼葉輪均采用玻璃鋼材料，重量較輕、造型美觀，經濟耐用，維修方便。FWT4-85-11系列屋頂離心通機機流量大，靜壓較高，采用Y系列三相電機，電壓380伏。機殼葉輪均采用玻璃鋼材料、重量較輕，外形美觀、維護方便。
